· PU225系列的特点是引导式,可以操作更大的压力；
· 不锈钢可动铁经久耐用，反应快速；
· 低动力消耗可延长线圈的寿命；
· 防爆线圈符合T4，T5和CE的标准；
· 定期地清洁可延长使用寿命；
· 法兰型式：标准：10K；选择：20K，150LB
· 防爆线圈等级：JIS（G4，G5）和CENCECE（T4，T5）

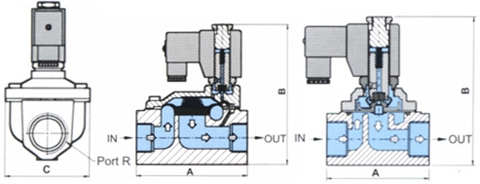

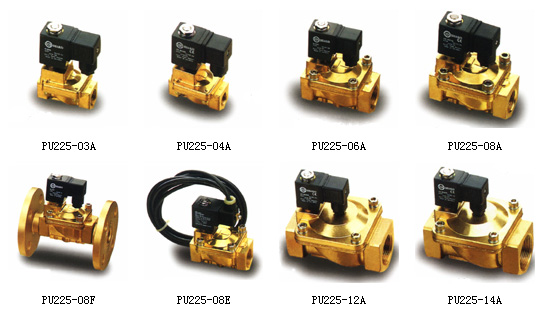

| 规格 | PU225-03A | PU225-04A | PU225-06A | UP225-08A | PU225-12A | PU220-14A |
| R口 | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" |
| A | 66.5 | 66.5 | 75 | 96.0 | 131.0 | 131.0 |
| B | 106.5 | 106.5 | 107 | 126.0 | 145.5 | 145.5 |
| C | 48.0 | 48.0 | 58 | 70.0 | 96.0 | 96.0 |
| 流体 | 流体压缩过滤空气(给油或不给油)水,轻油(在50CST以下),液能瓦斯 | |||||
| 本体材质 | 铸铜 | |||||
| 操作方式 | 引导式，弹簧回位 | |||||
| 有效截面积 | 13mm | 13mm | 25mm | 25mm | 38mm | 38mm |
| Cv值 | 4.50 | 4.50 | 12.00 | 12.00 | 22.00 | 30.00 |
| 有效断面积 | 88mm2 | 88mm2 | 230mm2 | 230mm2 | 404mm2 | 552mm2 |
| 压力范围 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 |
| 最大压力 | 防水防尘 | |||||
| 膜片型式 | 标准:NBR 选择:VITON,EPDM | |||||
| 温度范围内 | -10℃～90℃ | |||||
| 周围温度 | -20℃～60℃ | |||||
| 动力消耗 | 22VA | |||||
| 责任作动范围 | 100% | |||||
| 安装方式 | 管口倾斜或水平安装 | |||||
| 出线 | 可安装线圈及接线盒以180℃相反方向 | |||||
| 保证等级 | IP65 | |||||
| 标准电压 | 标准:DC24V,AC110V,AC220V,50/60HZ；特制：DC12V，DC48V，AC24V，AC380V | |||||
| 电压容许范围 | ±10% | |||||
| 重量 | 775g | 755g | 1550g | 1465g | 2820g | 2570g |
