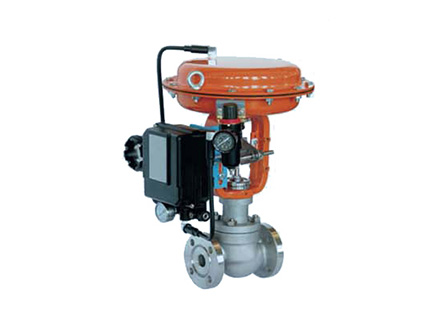

ZJHP型气动精小型单座调节阀形小、体轻、精确、高效,是符合IEC标准的新一代基型调节阀产品。它适用于化工、石油、冶金、电站等各工业部门的一般流体介质和工艺条件的生产过程控制系统。
ZJHP型气动精小型单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成。新型执行机构高度低、重量轻、装校简便;新型阀体结构紧凑、流道通畅,具有大的流量系数。
本产品是使用面最广、使用量最大的通用产品。它的动作可靠、泄漏量小、流量特性精确、可调范围宽大,可在广泛的应用中取得高质量的控制效果
| 公称通径 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||||
|
额定流量 系数Kv |
直线 | 1.8 | 2.8 | 4.4 |
6.9 11 |
6.9 | 17.6 | 27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 | 440 |
440 490 |
690 1000 |
1000 1600 |
|
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 |
6.3 10 |
16 | 25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 | 400 |
400 630 |
630 900 |
900 1440 |
||
| 额定行程 mm | 16 | 25 | 40 | 60 | 100 | |||||||||||||
| 执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||||||
| 覆膜有效面积 cm² | 350 | 560 | 900 | 1400 | ||||||||||||||
| 气源压力 MPa | 0.14、0.25、0.4 | |||||||||||||||||
| 弹簧范围 kPa | 20~100、40~200、80~240、20~60、60~100 | |||||||||||||||||
| 公称压力 MPa | 1.6、4.0、6.4 | |||||||||||||||||
| 工作温度 ℃ | 铸钢：-40~250、-40~450 铸不锈钢：-40~250、-60~450 | |||||||||||||||||
| 固有流量特性 | 直线，等百分比（固有可调比 50:1） | |||||||||||||||||
