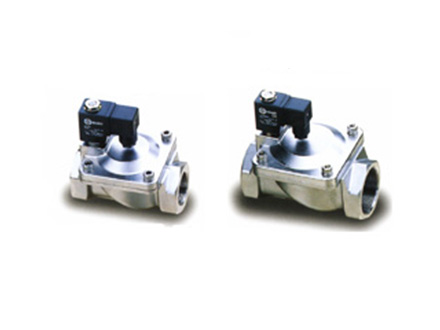

· SPU225系列的特点是引导式,可以使用更大的压力；
· 不锈钢可动铁经耐用；
· 租用于饮水、纯水、饮料、空气、油（50CST以下）、液能瓦斯、化学液体等
· 只能水平安装；
· 防爆线圈符合T4，T5和CE的标准；
· 法兰型式：标准：10K；选择：20，150LB
· 防爆线圈适用T4，T5和CE标准

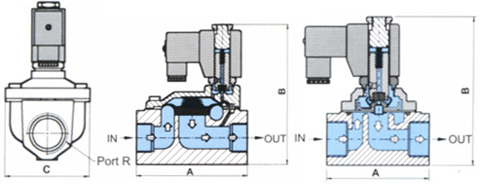

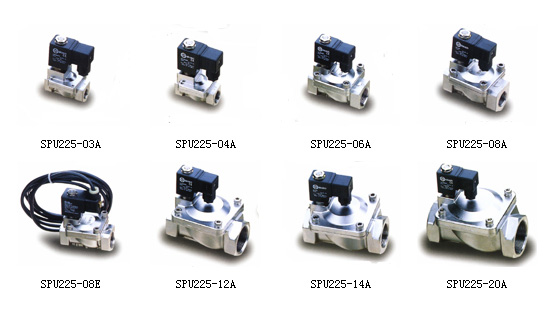

| 规格 | SPU225-03A | SPU225-04A | SPU225-06A | SPU225-08A | SPU225-12A | SPU225-14A | SPU225-20A |
| R口 | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| A | 66.5 | 66.5 | 100.0 | 100.0 | 131.0 | 131.0 | 160.0 |
| B | 106.5 | 106.5 | 126.5 | 126.5 | 145.5 | 145.5 | 160.5 |
| C | 48.0 | 48.0 | 70.0 | 70.0 | 96.0 | 96.0 | 112.0 |
| 流体 | 压缩过滤空气(给油或不给油)水,轻油(在50CST以下),液能瓦斯,真空 | ||||||
| 本体材质 | 铸铜 | ||||||
| 操作方式 | 引导式,弹簧回位 | ||||||
| 有效截面积 | 13mm | 13mm | 25.0mm | 25.0mm | 38.0mm | 38.0mm | 50.0mm |
| Cv值 | 4.50 | 4.50 | 12.00 | 12.00 | 22.00 | 30.00 | 48.00 |
| 有效断面积 | 88mm2 | 88mm2 | 230mm2 | 230mm2 | 404mm2 | 552mm2 | 883mm2 |
| 压力范围 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 |
| 最大压力 | 15kgf/cm2 | 15kgf/cm2 | 15kgf/cm2 | 15kgf/cm2 | 15kgf/cm2 | 15kgf/cm2 | 15kgf/cm2 |
| 线圈 | 防水防尘 | ||||||
| 膜片型式 | 标准:NBR 选择:VITON,EPDM | ||||||
| 温度范围内 | -10℃～90℃ | ||||||
| 周围温度 | -20℃～60℃ | ||||||
| 动力消耗 | 22VA | ||||||
| 责任作动范围 | 100% | ||||||
| 安装方式 | 管口倾斜或水平安装 | ||||||
| 出线 | 可安装线圈及接线盒以180℃相反方向 | ||||||
| 保证等级 | IP65 | ||||||
| 标准电压 | 标准:DC24V,AC110V,AC220V,50/60HZ；特制：DC12V，DC48V，AC24V，AC380V | ||||||
| 电压容许范围 | ±10% | ||||||
| 重量 | 740g | 7525g | 1565g | 1430g | 2560g | 2320g | 3440g |
