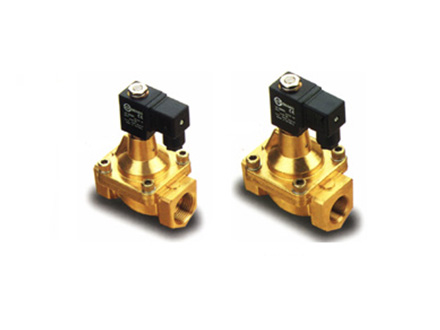

· PU225系列蒸汽电磁阀特点是引导式，可使用更大的压力
· 可动铁可作不锈钢
· 只能水平组装
· 法兰型式：标准：10K；选择：20K，150LB
· 防爆线圈适用T4，T5和CE标准

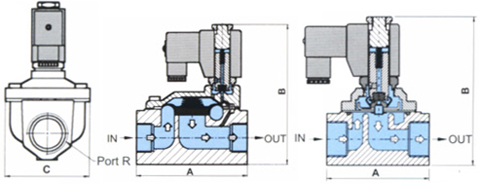

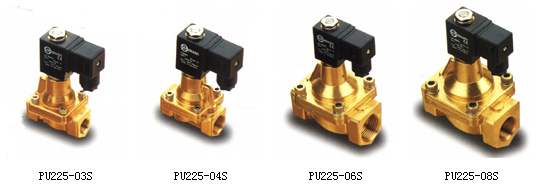

| 规格 | PU225-03S | PU225-04S | PU225-06S | UP225-08S |
| R口 | 3/8" | 1/2" | 3/4" | 1" |
| A | 75 | 75 | 85 | 100 |
| B | 129 | 129 | 141 | 148 |
| C | 52 | 52 | 60 | 70 |
| 流体 | 蒸气；空气 | |||
| 本体材质 | 铸铜 | |||
| 操作方式 | 引导式，弹簧回位 | |||
| 有效截面积 | 13mm | 13mm | 25mm | 25mm |
| Cv值 | 4.50 | 4.50 | 12.00 | 12.00 |
| 有效断面积 | 88mm2 | 88mm2 | 231mm2 | 231mm2 |
| 压力范围 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 | 0.5～10kgf/cm2 |
| 最大压力 | 15kgf/cm2 | 15kgf/cm2 | 15kgf/cm2 | 15kgf/cm2 |
| 线圈 | 防水防尘 | |||
| 内部结构 | 活塞式 | |||
| 活塞环 | 铁弗龙，碳 | |||
| 温度范围 | -210℃～185℃ | |||
| 责任作动范围 | 100% | |||
| 安装方式 | 水平安装（注意请不要倾斜固定或将线圈向下） | |||
| 保证等级 | IP65 | |||
| 标准电压 | 标准:DC24V,AC110V,AC220V,50/60HZ；特制：DC12V，DC48V，AC24V，AC380V | |||
| 电压容许范围 | ±10% | |||
| 重量 | 860g | 830g | 1840g | 1660g |
