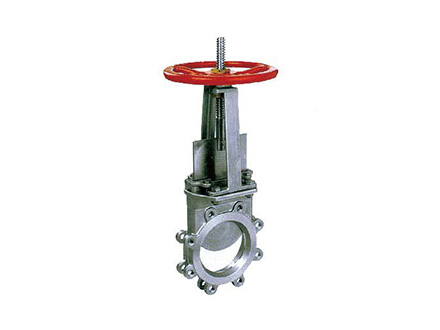

特征 FEATURES：

·连接等级 CONNECTION RATING:ANSI-159LB/JIS-10K

·M SS-SP81 测试标准 MSS-SP81TEST STANDARD

·阀体测试 BODY TEST :11kg/cm2

·阀座测试 SEAT TEST:2.8 cm2

· 精密铸造 INVESTMENT CASTING BODY

JIS 20K/ANSI 300LB 法兰闸阀

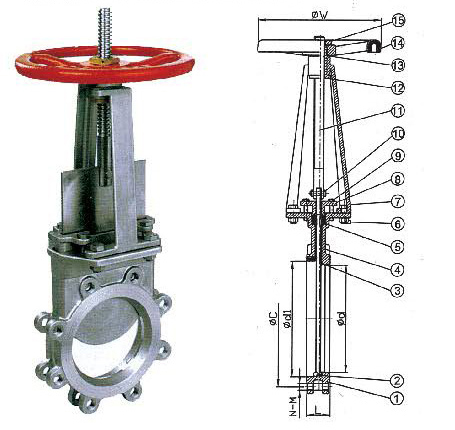

材质表 MATERIALS LIST

NO. 部件名称 PART NAME 材料 MATERIAL
1 阀体        BODY FC WCB SCS13/CF8 SCS14/CF8
2 制动轮     PAWLS FC SS304 SS304 SS318
3 阀座        SEAT PTFE
4 阀板         PLATE SS304 SS304 SS304 SS304
5 中口         PACKING ASB NON-ASB
6 螺栓/ 螺母       BOLT/NUT MILD STEEL SS304
7 支架           YOKE FC WCB SCS13/CF8 SCS14/CF8M
8 牛楠        GLAND FC WCB SCS13/CF8 SCS14/CF8M
9 螺栓         BOLT MILD STEEL SS304
10 螺栓/ 螺母       BOLT/NUT MILD STEEL SS304
11 轴心         STEM SS41+HCR SS304 SS304 SS318
12 轴套         TOKE SLEEVE BRONZE
13 弹簧垫片   SPRING BRONZE
14 手轮         HANDLEWHEEL FCD
15 螺母         NUT BRONZE

尺寸表 DIMENSIONS:

SIZE d d1 L W C N-M
DN NPS FC SUS 10K 150 10K 150
50 2'' 42 64 55 48 200 120 120.5 4-M16 4-M16
65 21/2'' 57 80 55 51 200 140 139.5 4-M16 4-M16
80 3'' 72 95 55 51 250 150 152.5 8-M16 4-M16
100 4'' 95 120 55 51 250 175 190.5 8-M16 8-M16
125 5'' 125 148 60 57 300 210 216 8-M20 8-M20
150 6'' 150 175 60 57 300 240 241.5 8-M20 8-M20
200 8'' 195 222 70 70 350 290 298.5 12-M20 12-M20
250 10'' 250 275 75 70 400 355 362 12-M22 12-M22
300 12'' 300 325 80 76 400 400 432 16-M22 12-M22
350 14'' 350 377 80 76 400 455 476.5 16-M22 12-M26
400 16'' 400 431 90 89 500 510 539.5 16-M24 16-M26
450 18'' 450 487 95 89 500 565 578 20-M24 16-M30
500 20'' 500 531 120 114 500 620 635 20-M24 20-M32

特征 FEATURES：

·连接等级 CONNECTION RATING:ANSI-159LB/JIS-10K

·M SS-SP81 测试标准 MSS-SP81TEST STANDARD

·阀体测试 BODY TEST :11kg/cm2

·阀座测试 SEAT TEST:2.8 cm2

· 精密铸造 INVESTMENT CASTING BODY

JIS 20K/ANSI 300LB 法兰闸阀

材质表 MATERIALS LIST

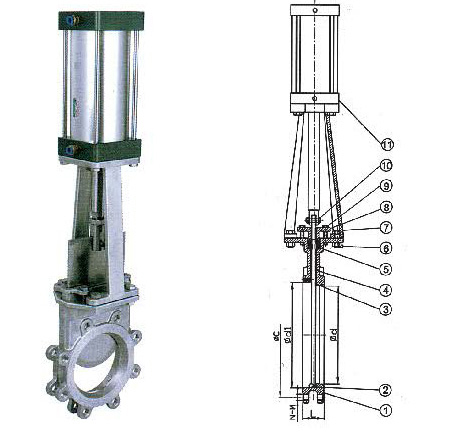

NO. 部件名称 PART NAME 材料 MATERIAL
1 阀体        BODY FC WCB SCS13/CF8 SCS14/CF8
2 制动轮     PAWLS FC SS304 SS304 SS318
3 阀座        SEAT PTFE
4 阀板         PLATE SS304 SS304 SS304 SS316
5 中口         PACKING ASB NON-ASB
6 螺栓/ 螺母       BOLT/NUT MILD STEEL SS304
7 支架           YOKE FC WCB SCS13/CF8 SCS14/CF8M
8 牛楠        GLAND FC WCB SCS13/CF8 SCS14/CF8M
9 螺栓         BOLT MILD STEEL SS304
10 螺栓/ 螺母       BOLT/NUT MILD STEEL SS304
11 气缸      ACTUATOR FC

尺寸表 DIMENSIONS:

SIZE d d1 L C N-M
DN NPS FC SUS 10K 150 10K 150
50 2'' 42 64 55 48 120.5 120.5 4-M16 4-M16
65 21/2'' 57 80 55 51 140 139.5 4-M16 4-M16
80 3'' 72 95 55 51 150 152.5 8-M16 4-M16
100 4'' 95 120 55 51 175 190.5 8-M16 8-M16
125 5'' 125 148 60 57 210 216 8-M20 8-M20
150 6'' 150 175 60 57 240 241.5 8-M20 8-M20
200 8'' 195 222 70 70 290 298.5 12-M20 12-M20
250 10'' 250 275 75 70 355 362 12-M22 12-M22
300 12'' 300 325 80 76 400 432 16-M22 12-M22
350 14'' 350 377 80 76 455 476.5 16-M22 12-M26
400 16'' 400 431 90 89 510 539.5 16-M24 16-M26
450 18'' 450 487 95 89 565 578 20-M24 16-M30
500 20'' 500 531 120 114 620 635 20-M24 20-M32
