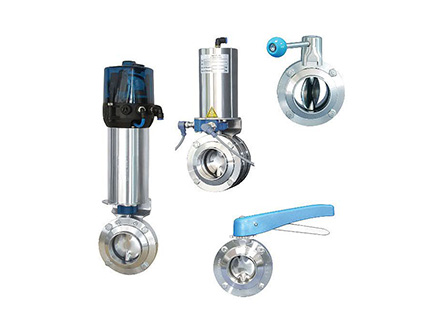

卫生级蝶阀

产品描述：蝶阀应用这一款卫生型、自动型和手动型操作的蝶阀，应广泛应用于啤酒、饮料、乳品、果汁、制药、生物工程等众领域。优点

联系电话：13851461098

立即咨询联系我们

详细介绍

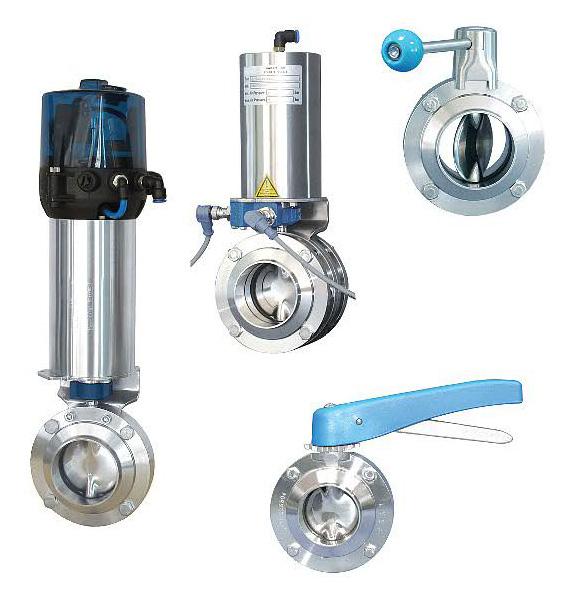

蝶阀

应用

这一款卫生型、自动型和手动型操作的蝶阀，应广泛应用于啤酒、饮料、乳品、果汁、制药、生物工程等众领域。

优点

◆全进口密封件:A、卫生条件通过FDA认证:B、有较强的耐酸、碱和耐高温性能;C、永久压缩变形小

◆精密造阀芯:耐压≤1.2Mpa,不弯曲,金相结构优于密铸件

◆外观设计:与国际最新款式同步

◆使用寿命:可与进口蟝阀她美,密封件正常使用质保18个月

◆性能价格比:替代进口、节约成本、运行可靠

材质

◆产品与介质接触部分:304或316L

◆密封材料:标配:三元乙丙橡胶(EPDM)
另选:硅橡胶(SILICON)、氟橡胶(FDM)氢化丁腈橡胶(HNBR)

连接方式

◆焊接式、螺纹式、卡式、螺焊式对夹式

◆与管道成设备连接的方式均按DN11850IDF/ISOSMS国际标准尺寸制造,保障与进口设备的连接和互换

手柄

◆标配:金属手柄,增强尼龙手柄L

◆选配:可调节手柄;按用户要求定做气动头特征

气动头特征

◆常开型(NO)弹簧开/气关过

◆常闭型(NC)弹簧关/气开碱

◆带有开/关信号反馈的感应探头选择

◆外形紧凑,体积小,扭力大

◆安装简单、方便技术参数

技术参数

◆口径范围:DN25~DN2001~4

◆耐受压力:10bar

◆供给压缩空气:最小:4bar最大:8bar

◆气动头扭矩:40Nm

◆光度:切削:Ral.6~3.2um抛光:Ra0.4-0.8um

执行器使用压缩空气质量要求

◆压缩空气链接：空气管配备空气接头R1/8"

◆最大可丽尺寸：0.01mm

◆最大油含量:0.08ppm

◆露点：大气温度以下10℃或更低

◆最大含水量：7.5g/kg

尺寸表 DIMENSIONS

SIZE	DN	ISO-5211	L	ød	øD	R
1/2"	15	F03	118	9.5	25.4	9
3/4"	20	F03	127	15.8	25.4	9
1"	25	F04	152.4	22.2	50.4	11
1-1/2"	40	F05	175	35	50.4	14
2"	50	F05	190	47.6	63.9	14
2-1/2"	65	F07	228	60.3	77.5	17
3"	80	F10	260	73	90.9	22
4"	100	F10	318	97.4	118.9	22
