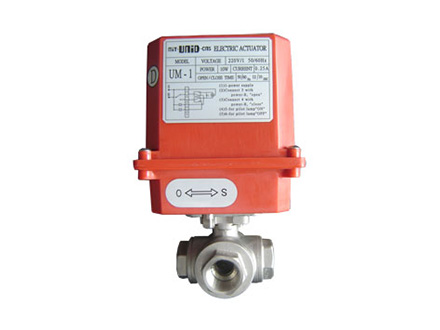

· 尺寸：1/4"~2"（DN8~DN50）
· 可提供L型和T型
· 防爆中轴设计
· 外壳厚度：ANSI B16.34 Class300
· 阀体：ASTM A-351 Gr.CF8M(DIN 1.4408)
· 球体：SS316
· 阀杆：SS316
· 密封圈：PTFE+15%GF
· 连接方式：内螺纹连接
| SIZE | A | B | C | D | E | Actuator | H |
| 1/4" | 11.2 | 37.5 | 75 | 41.9 | 95 | UM-1 | 175.9 |
| 3/8" | 12.5 | 37.5 | 75 | 41.9 | 95 | UM-1 | 175.9 |
| 1/2" | 16.0 | 37.5 | 75 | 41.9 | 95 | UM-1 | 175.9 |
| 3/4" | 20.0 | 40 | 80 | 44 | 125 | UM-1 | 200 |
| 1" | 25.0 | 45 | 90 | 52 | 125 | UM-2 | 256 |
| 1-1/2" | 38.0 | 60 | 120 | 68 | 145 | UM-2 | 275 |
| 2" | 50.8 | 70 | 140 | 77 | 205 | UM-3 | 389 |
|
NO 序号 |
PART NAME 零件名称 |
MATERIAL 材质 |
Q,TY 数量 |
| 1 |
BODY 阀体 |
CF8M | 1 |
| 2 |
BALL 球体 |
SS316 | 1 |
| 3 |
SEAT RING 密封圈 |
PTFE+15%GF | 1 |
| 4 |
END CAP 阀盖 |
CF8M | 2 |
| 5 |
STEM 阀杆 |
SS316 | 1 |
| 6 |
THRUST WASHER 止推垫圈 |
PTFE | 1 |
| 7 |
STEM PACKING 阀杆填料 |
PTFE | 1SET |
| 8 |
JOINT GASKET 垫片 |
PTFE | 1 |
| 9 |
GLANT NUT 压盖螺母 |
SS304 | 1 |
| 10 |
HANDLE 手柄 |
SS304 | 1 |
| 11 |
FLOW INDICATOR PLATE 流向指示牌 |
ALUMINUM | 1 |
| 12 |
HANDLE WASHER 手柄垫片 |
SS304 | 1 |
| 13 |
HANDLE NUT 手柄螺母 |
SS304 | 1 |
| 14 |
LOCKING DEVICE 挂锁装置 |
SS304 | 1 |
| 15 |
HANDLE COVER 手柄套 |
PLASTIC | 1 |
| 16 |
ACTUATOR 电动头 |
ALUMINUM | 1 |
