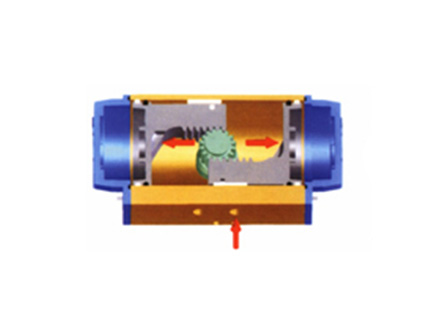

如图所示双作用执行器在整个执行过程中扭矩保持恒定,
确定需要扭矩
所需扭矩乘以系数1.25-1.5
根据气源压力和步骤2所得扭矩,查扭矩表得到对应的扭矩(参照SR系列扭矩表)
根据扭矩值得到准确的DA型号
| Modes / Type | 32 | 52 | 63 | 75 | 85 | 100 | 115 | 125 | 160 | 200 | 270 | |
| 双动开 | CCW | 0.03 | 0.03 | 0.06 | 0.12 | 0.20 | 0.30 | 0.53 | 0.83 | 1.18 | 1.74 | 4.50 |
| 双动关 | CW | 0.03 | 0.04 | 0.08 | 0.12 | 0.19 | 0.27 | 0.47 | 0.66 | 1.10 | 1.70 | 4.50 |
| 单动开 | CCW SR | - | 0.09 | 0.14 | 0.22 | 0.31 | 0.44 | 0.83 | 1.08 | 1.75 | 2.38 | 4.50 |
| 单动关 | CW SR | - | 0.09 | 0.14 | 0.22 | 0.33 | 0.46 | 0.90 | 0.90 | 1.34 | 2.19 | 6.20 |
| Modes / Type | 32 | 52 | 63 | 75 | 85 | 100 | 115 | 125 | 160 | 200 | 270 |
| 双动 | 0.48 | 1.05 | 1.50 | 2.55 | 3.40 | 5.05 | 8.00 | 10.00 | 4.76 | 9.83 | 17.8 |
| 单动 | - | 1.20 | 1.80 | 3.20 | 4.30 | 6.55 | 10.60 | 13.40 | 3.52 | 7.58 | 15.5 |
| Modes / Type | 32 | 52 | 63 | 75 | 85 | 100 | 115 | 125 | 160 | 200 | 270 | |
| 双动开 | CCW | 0.04 | 0.10 | 0.19 | 0.36 | 0.51 | 0.79 | 1.29 | 1.63 | 3.61 | 5.70 | 15 |
| 双动关 | CW | 0.03 | 0.13 | 0.23 | 0.44 | 0.64 | 1.00 | 1.71 | 2.21 | 4.76 | 9.83 | 17.8 |
| 单动开 | CW SR | - | 0.11 | 0.19 | 0.36 | 0.53 | 0.80 | 1.38 | 1.78 | 3.52 | 7.58 | 15.5 |
