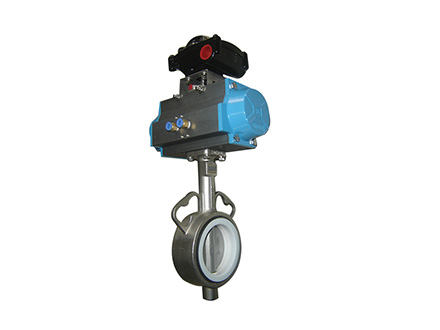

· 尺寸：2"∽24"（DN50∽DN600）
· 结构长度尺寸规范符合ISO5752表5
· ISO5211气动安装支架
· 设计符合：ANSI 125/150 、BS 10Talbe E 、BS 10Talbe D、JIS 10K、DIN PN 10/16
· 可安装：1.气动头 2.电磁阀 3.限位开关 4.定位器

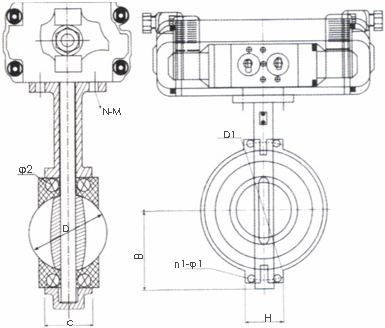

| SIZE | A | A* | B | C | D | L | H |
| 50 | 305 | 124 | 80 | 42 | 52.9 | 32 | 88.38 |
| 65 | 325 | 134 | 89 | 44.7 | 64.5 | 32 | 102.54 |
| 80 | 335 | 141 | 95 | 45.2 | 78.8 | 32 | 61.23 |
| 100 | 375 | 156 | 114 | 52.2 | 104 | 32 | 68.88 |
| 125 | 395 | 168 | 127 | 54.5 | 123.3 | 32 | 80.36 |
| 150 | 435 | 184 | 139 | 55.8 | 155.6 | 32 | 91.84 |
| 200 | 485 | 213 | 175 | 60.6 | 202.5 | 45 | 112.89/76.35 |
| 250 | 555 | 244 | 203 | 65.6 | 250.5 | 45 | 90.59/91.88 |
| 300 | 600 | 283 | 242 | 76.9 | 301.6 | 45 | 103.52/106.12 |
| 350 | 682 | - | 267 | 76.5 | 333.3 | 45 | 89.74/91.69 |
| 400 | 714 | - | 309 | 86.5 | 389.6 | 51.2/72 | 100.48/102.42 |
| 450 | 775 | - | 328 | 105.6 | 440.51 | 51.2/72 | 88.38/91.51 |
| 500 | 835 | - | 361 | 131.8 | 491.6 | 64.8/82 | 96.99/101.68 |
| 600 | 917 | - | 459 | 152 | 592.5 | 70.2/82 | 119.42/120.46 |
| SIZE | D1 | n-M | K | n1-Φ1 | Φ2 | W(kg) |
| 50 | 125 | 4-M16 | 77 | 4-6.7 | 12.6 | 3.8 |
| 65 | 145 | 4-M16 | 77 | 4-6.7 | 12.6 | 4.0 |
| 80 | 160 | 8-M16 | 77 | 4-6.7 | 12.6 | 4.7 |
| 100 | 180 | 8-M16 | 92 | 4-10.3 | 15.77 | 9.0 |
| 125 | 210 | 8-M16 | 92 | 4-10.3 | 18.92 | 10.9 |
| 150 | 240 | 8-M20 | 92 | 4-10.3 | 18.92 | 14.2 |
| 200 | 295 | 8-M20/12-M20 | 115 | 4-14.3 | 22.10 | 18.2 |
| 250 | 350/335 | 12-M20/12-M24 | 115 | 4-14.3 | 28.45 | 26.8 |
| 300 | 400/410 | 12-M20/12-M24 | 140 | 4-14.3 | 31.60 | 40 |
| 350 | 460/470 | 16-M24/16-M27 | 140 | 4-14.3 | 31.60 | 56 |
| 400 | 515/525 | 16-M24/16-M27 | 197 | 4-20.6 | 33.15 | 96 |
| 450 | 565/585 | 20-M24/20-M27 | 197 | 4-20.6 | 38.00 | 122 |
| 500 | 620/650 | 20-M24/20-M30 | 197 | 4-20.6 | 41.15 | 202 |
| 600 | 725/770 | 20-M27/20-M33 | 276 | 4-22.2 | 50.65 | 270 |
| 名称 | 材质 | 备注 |
| 阀体 | 碳钢 | |
| 球墨铸铁 | ||
| 阀板 | 球墨铸铁 | |
| 不锈钢 | ||
| 青钢 | ||
| 阀杆 | 不锈钢 | |
| 密封圈 | NBR | -10∽80℃ |
| EPDM | -20∽120℃ | |
| NEOPRENE | 0∽80℃ | |
| SILICON | -20∽204℃ | |
| HYPALON | -20∽135℃ | |
| VITON | -18∽204℃ | |
| 锥销 | 不锈钢 | |
| 底盖 | 碳钢 | |
| O形圈 | NBR | |
| 齿轮箱 | 碳钢 | |
| 手轮 | 碳钢 | |
| 气动头 | ALUMINUM |
