四通法兰球阀 ISO5211 安装平台 全流量 HS-404XM

产品描述:特征 FEATURES: Invest Cast Components Standard Bore X-port Split body design Blow-out-proof stem design Bottom entry stem Valve design allows 360 degree rotation positive location is available at 90 degree increments by the valve lo...
联系电话:13851461098

详细介绍

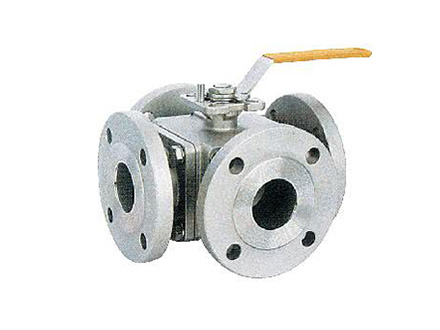

四通法兰球阀 ISO5211 安装平台 全流量 HS-404XM

特征 FEATURES:

· Invest Cast Components Standard Bore, X-port Split body design, Blow-out-proof stem design, Bottom entry stem Valve design allows 360 degree rotation, positive location is available at 90 degree increments by the valve locking device Direct-mounting of actuators to valves design For Food, General Chemical and Industrial application Carbom steel of special Alloy upon request

Standard compliance:
ASME/ANSI B16.34
Face to Face: Mrg.Std.
Flange Dimensions: ANSI B16.5 150
Pressure Test Accoriding To API 598

四通法兰球阀 ISO5211 安装平台 全流量 HS-404XM 四通法兰球阀 ISO5211 安装平台 全流量 HS-404XM

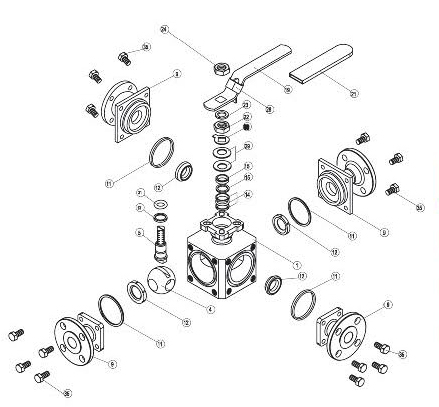

材质表 MATERIALS LIST

NO. 部件名称 PART NAME 材料 MATERIAL
1 BODY ASTM A351 GR.CF8M
2 BALL ASTM A351 GR.CF8M
3 STEM SS316
4 END CAP ASTM A351 GR.CF8M
5 SEAT PTFE
6 BODY SEAL PTFE
7 STEM PACKING PTFE
8 THRUST WASHER PTFE
9 GLAND BUSH SS304
10 BLAND WASHER PTFE
11 HANDLE SS304
12 HANDLE COVER PLASTIC
13 STEM NUT SS304
14 STEM WASHER SS304
15 HANDLE NUT SS304
16 LOCKING PAD SS304
17 BELLEVILLE WASHER SS304
18 TAB WASHER SS304
19 O-RING VITON
20 BOLT SS304

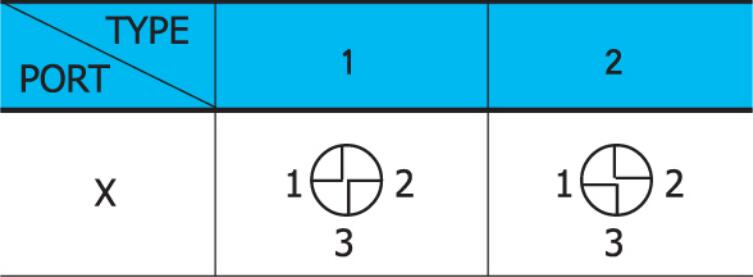

流向表 FLOW PATTERN

四通法兰球阀 ISO5211 安装平台 全流量 HS-404XM的流向表

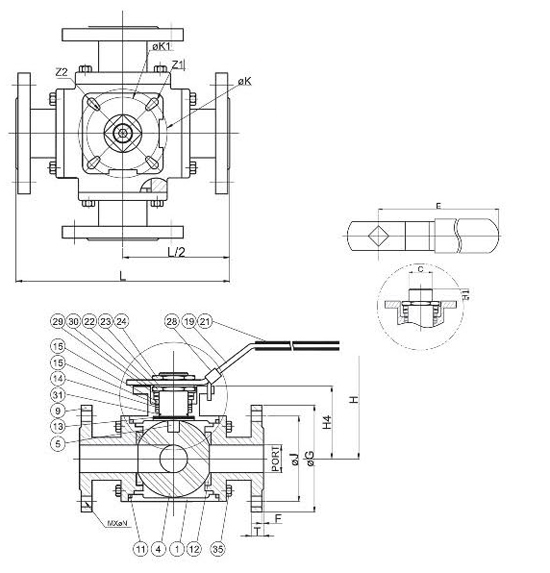

尺寸表 DIMENSIONS

SIZE PORT L E H H1 H4 C ØG ØJ M ØN T F ØK ØK1 Z1 Z2
1/2" 16.0 147.0 133.0 89.0 7.5 50.0 9.0 95.0 65.0 4 14.0 16.0 2.0 42.0 36.0 6.0 6.0
3/4" 20.0 155.0 178.0 98.0 9.5 59.5 11.0 105.0 75.0 4 14.0 18.0 2.0 50.0 42.0 7.1 6.0
1" 25.0 170.0 178.5 102.0 11.0 63.5 11.0 115.0 85.0 4 14.0 18.0 2.0 50.0 42.0 7.1 6.0
11/4" 32.0 195.0 230.0 118.0 15.2 79.5 14.0 140.0 100.0 4 18.0 18.0 2.0 70.0 50.0 9.2 7.1
11/2" 38.0 240.0 230.0 127.0 14.3 88.0 14.0 150.0 110.0 4 18.0 18.0 2.0 70.0 50.0 9.2 7.1
2" 50.0 261.0 280.0 139.0 17.8 105.0 17.0 165.0 125.0 4 18.0 20.0 2.0 102.0 70.0 11.4 9.2
